Crear vistas de seguimiento

Final Docs puede crear vistas de seguimiento de la entrega de documentación y ensayos de elementos.

Podrás ver con un sencillo código de colores, qué elementos tienen ya entregada toda la documentación obligatoria (verde) y cuales tienen documentación pendiente de entregar (rojo).

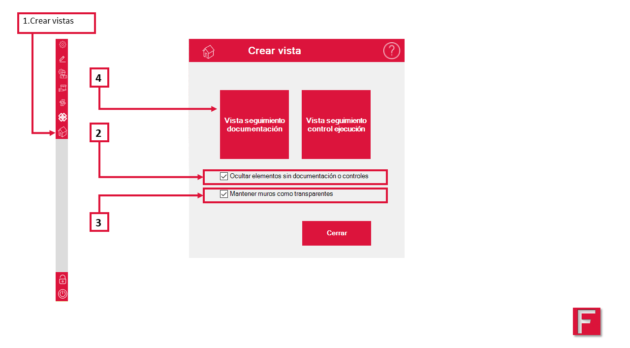

  1. Selecciona el botón de crear vistas en el menú izquierdo de la pantalla principal de Final Docs.
  2. Elige si quieres ocultar los elementos del modelo para los que no hay documentación requerida.
  3. Elige si quieres mantener los muros como transparentes para ver los elementos tras ellos.
  4. Pulsa el botón «Vista seguimiento de la documentación» para crear la vista.

Se creará una vista que verás en el Navegador de proyectos de Revit como:

  • Vistas 3D( FinalDocs_Controles documentación)

La vista incorporará en el nombre la fecha y la hora de creación.

Final Docs puede crear vistas de seguimiento de los controles de ejecución realizados.

Podrás ver con un sencillo código de colores, qué elementos tienen controles válidos realizados (verde) y cuales tienen controles que los han determinado como no válidos (rojo).

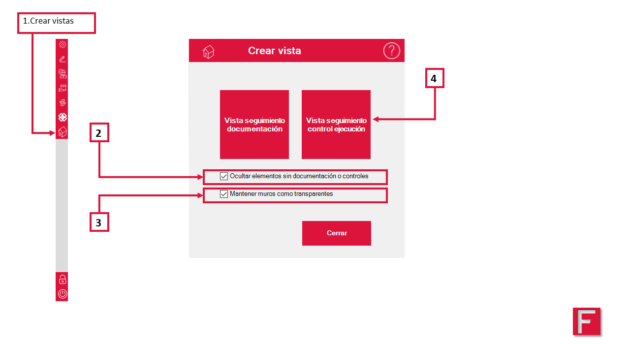

  1. Selecciona el botón de crear vistas en el menú izquierdo de la pantalla principal de Final Docs.
  2. Elige si quieres ocultar los elementos del modelo para los que no hay documentación requerida.
  3. Elige si quieres mantener los muros como transparentes para ver los elementos tras ellos.
  4. Pulsa el botón «Vista seguimiento del control de ejecución» para crear la vista.

Se creará una vista que verás en el Navegador de proyectos de Revit como:

  • Vistas 3D( FinalDocs_Controles ejecución)

La vista incorporará en el nombre la fecha y la hora de creación.

Selecciona ocultar elementos o muros transparentes para hacer tus vistas más claras.
